¿Alguna vez te has preguntado cómo ciertas estructuras se mantienen firmemente en su lugar bajo una enorme presión? El secreto suele estar en la poderosa varilla roscada. Estos versátiles sujetadores son esenciales en la construcción, la fabricación y muchas otras industrias.
Existen diversos tipos de varillas roscadas, cada una diseñada para aplicaciones específicas. Los principales tipos incluyen:
Varillas totalmente roscadas (All-Thread): Roscado continuo a lo largo de toda la longitud.
Varillas parcialmente roscadas: roscado en una parte de la longitud, el resto es suave.
Varillas roscadas de doble extremo: rosca en ambos extremos, lisa en el medio.
Pernos roscados: cortos, a menudo roscados en ambos extremos o completamente.
¿Te interesa saber más sobre estos increíbles sujetadores? Analizaremos cada tipo de varilla roscada y descubriremos por qué son tan increíbles.
Si está comparando varillas roscadas con pernos prisioneros para aplicaciones de bridas, maquinaria o fijación industrial, también puede consultar nuestra guía: Espárragos vs. varillas roscadas: ¿Cuál es la diferencia?

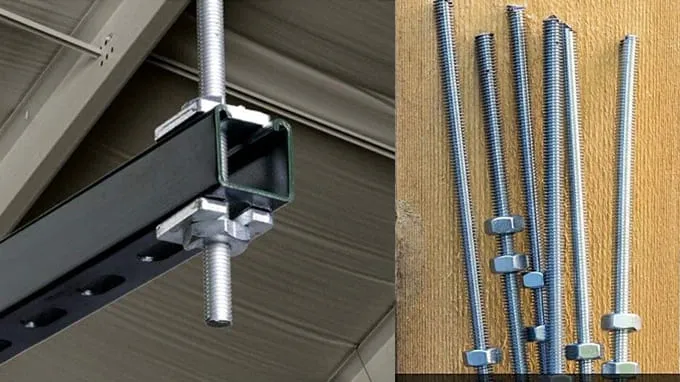

¿Qué es una varilla roscada?
Pero ¿Qué es una varilla roscada?¿Y en qué se diferencia de un perno convencional? Una varilla roscada es un tipo de fijación comúnmente utilizado en diversas industrias. Tiene forma cilíndrica con rosca continua a lo largo de su longitud. También conocida como espárrago, barra o varilla roscada.
Las varillas roscadas constan de roscas externas y un eje, que se suelen utilizar con tuercas para formar un par helicoidal para aplicaciones de fijación y conexión. A diferencia de los pernos convencionales, la longitud de una varilla roscada se puede adaptar a aplicaciones específicas. Pueden fabricarse de acero al carbono, acero inoxidable o metales no ferrosos como el cobre. Su principio mecánico utiliza el mecanismo helicoidal para convertir una fuerza de rotación menor (par) en una fuerza axial mayor, amplificando la fuerza. Las varillas roscadas se utilizan ampliamente en diversas aplicaciones de ingeniería y mecánica debido a su versatilidad y propiedades mecánicas.
Varillas totalmente roscadas (All-Thread)
Las varillas totalmente roscadas, a menudo llamadas "all-thread", tienen una rosca que se extiende continuamente a lo largo de toda su longitud. Este diseño proporciona un agarre firme en toda la varilla, lo que las hace ideales para aplicaciones que requieren una gran resistencia a la tracción. Si se necesita mucha resistencia a la tracción, las varillas "all-thread" se utilizan a menudo en construcción, plomería y electricidad.
Por ejemplo, en la construcción, las varillas totalmente roscadas se pueden utilizar para conectar vigas de madera, reforzando su estructura. En fontanería, ayudan a asegurar tuberías y accesorios. Su rosca continua garantiza una sujeción fiable, crucial para mantener la integridad de las estructuras bajo carga.

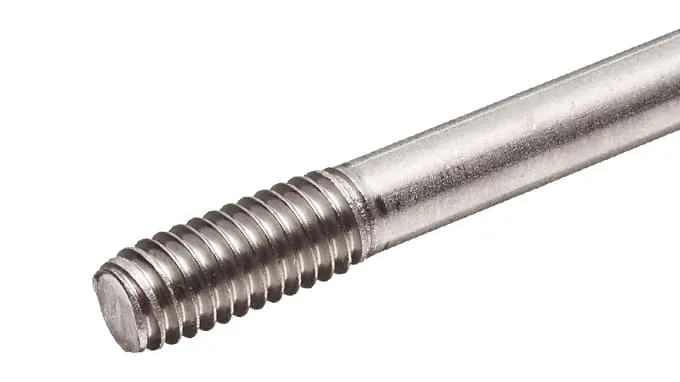

Varillas parcialmente roscadas
Las varillas parcialmente roscadas presentan rosca en solo una parte de su longitud, siendo el resto liso. Este diseño ofrece versatilidad en aplicaciones que requieren tanto una sección roscada como una lisa. Las varillas parcialmente roscadas se utilizan a menudo en situaciones donde se requiere una alineación y un movimiento precisos.
Por ejemplo, estas varillas se pueden utilizar en sistemas mecánicos donde las piezas deben deslizarse suavemente sobre la sección sin rosca, pero requieren una conexión roscada segura. También se emplean en líneas de montaje y procesos de fabricación donde las piezas se ensamblan y desmontan regularmente.

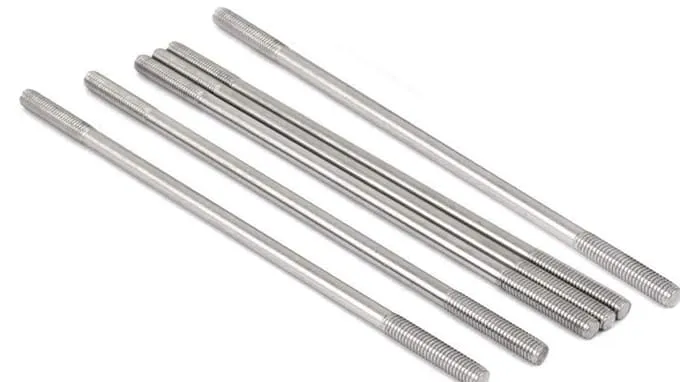

Varillas roscadas de doble extremo
Las varillas roscadas de doble extremo tienen rosca en ambos extremos, con una sección central lisa. Este diseño permite dos conexiones roscadas distintas, lo que las hace ideales para aplicaciones que requieren conexiones en ambos extremos con una sección central libre.
Estas varillas se utilizan comúnmente en aplicaciones automotrices y de maquinaria. Por ejemplo, pueden conectar dos componentes, permitiendo cierto movimiento o ajuste en la sección central. Esta flexibilidad es beneficiosa en sistemas que experimentan cargas y tensiones variables.

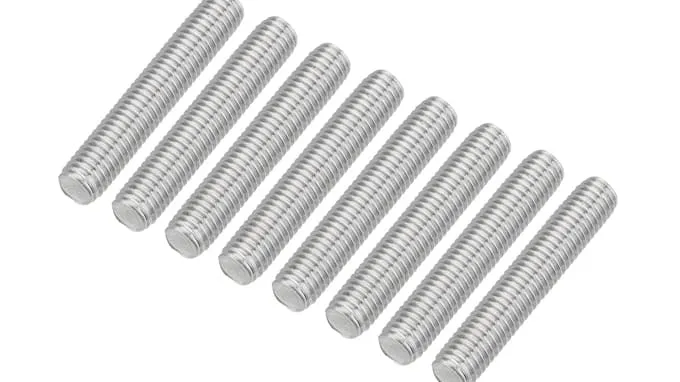

Espárragos roscados
Los espárragos roscados son varillas cortas, a menudo roscadas en ambos extremos o completamente roscadas. Se suelen utilizar para aplicaciones de fijación con espacio limitado. Su tamaño compacto y su rosca resistente los hacen ideales para asegurar componentes en espacios reducidos.
Los espárragos roscados se encuentran comúnmente en motores de automóviles, donde fijan los componentes del motor sin ocupar mucho espacio. También se utilizan en electrónica y maquinaria, donde se requieren fijaciones pequeñas pero resistentes.
¿Cuáles son los diferentes grados de varillas roscadas?
Las varillas roscadas vienen en varios grados, cada uno diseñado para aplicaciones y entornos específicos. A continuación, se presentan algunos grados comunes:
Grados de acero al carbono
- grado 2:Uso general con menor resistencia a la tracción.
- grado 5:De resistencia media, comúnmente utilizado en automoción y maquinaria.
- grado 8:Alta resistencia, utilizado en maquinaria pesada y aplicaciones estructurales.
Grados de acero inoxidable
- Acero inoxidable 304:De uso general con buena resistencia a la corrosión.
- Acero inoxidable 316:Mayor resistencia a la corrosión, ideal para ambientes marinos y químicos.
Grados de acero de aleación de alta resistencia
- B7:Alta temperatura y alta presión, utilizado en las industrias de petróleo y gas y química.
- B16:Similar al B7 pero con mayor resistencia a la temperatura.
Grados de especialidad
- ASTM A193 B8:Aplicaciones de alta temperatura, normalmente acero inoxidable.
- ASTM A320 L7:Acero de aleación de baja temperatura, utilizado en aplicaciones criogénicas.
Grados recubiertos y chapados
- Galvanizado:Recubrimiento de zinc para resistencia a la corrosión.
- Niquelado:Mayor resistencia a la corrosión y atractivo estético.
Otros materiales
- Latón:Se utiliza en aplicaciones decorativas y eléctricas.
- Nailon:Ligero y resistente a la corrosión, utilizado en entornos específicos.
¿Cómo determinar el grado de una varilla roscada?
Determinar el grado de una varilla roscada es crucial para garantizar su idoneidad para una aplicación específica. A continuación, se presentan varias maneras de identificar el grado de una varilla roscada:
- Marcas e identificaciones: Las varillas roscadas de alta calidad generalmente tienen marcas de grado en la cabeza o el eje, como números o combinaciones alfanuméricas (por ejemplo, “2”, “5”, “8”, “B7”).
- Código de colores: Algunos fabricantes utilizan códigos de colores para indicar los grados. Por ejemplo, el grado 2 podría no tener marca, el grado 5 podría ser amarillo y el grado 8 podría ser rojo.
- Análisis de materiales: Los diferentes grados utilizan diversos materiales, como acero al carbono, acero aleado o acero inoxidable. La inspección visual, la evaluación del peso y las propiedades magnéticas pueden ayudar a identificar el material.
- Pruebas de fuerza: Los laboratorios profesionales pueden realizar pruebas de tracción para determinar el grado de resistencia de la varilla.
- Especificaciones del producto: Las cañas nuevas suelen venir con embalaje o documentación que especifica su calidad.
- Consulta con proveedores: En caso de duda, consulte a su proveedor o fabricante para obtener información sobre el grado específico.
- Pruebas de dureza: Los probadores de dureza profesionales pueden medir la dureza de la varilla, lo que refleja indirectamente su grado de resistencia.
- Tratamiento superficial: Los diferentes grados pueden tener tratamientos de superficie distintos, como galvanizado o niquelado.
- Precisión del hilo: Las varillas de mayor calidad suelen tener roscas más precisas.
- Normas ASTM o ISO: Compruebe si la varilla cumple con los estándares ASTM o ISO específicos, que generalmente se correlacionan con grados de resistencia particulares.
Métodos rápidos para comprobar la vida útil de las varillas roscadas
Probar la vida útil de las varillas roscadas puede ayudar a garantizar que cumplan con los requisitos de su aplicación. A continuación, se presentan algunos métodos:
Pruebas de vida acelerada
Aumentar la carga, la frecuencia o la tensión ambiental puede simular un uso prolongado en un período más corto. Esto ayuda a predecir el rendimiento de la caña con el tiempo.
Análisis de vibraciones
El uso de técnicas de análisis de vibraciones para monitorear los cambios en las características de vibración de la varilla puede indicar posibles fallas y la vida útil restante.
Análisis de Material
Examinar la microestructura y la dureza de la varilla puede brindar información sobre su desgaste, lo que ayuda a predecir su longevidad.
Inspecciones periódicas
Revisar periódicamente la varilla para detectar signos de desgaste, como deformación de la rosca o corrosión de la superficie, puede ayudar a anticipar su vida útil restante.
Varillas roscadas B7: ¿Dónde se utilizan más comúnmente?
Las varillas roscadas B7 son fijaciones de acero aleado de alta resistencia, diseñadas específicamente para aplicaciones de alta temperatura y alta presión. A continuación, se presentan sus usos más comunes:
Industria de petróleo y gas
Las varillas B7 se utilizan ampliamente en equipos para pozos petroleros, conexiones de bridas de tuberías y recipientes a presión debido a su capacidad para soportar entornos hostiles.
Industrias químicas y petroquímicas
Estas varillas son ideales para el montaje de reactores, intercambiadores de calor y torres de destilación, donde la resistencia a la corrosión química es esencial.
Centrales eléctricas
Las varillas B7 se utilizan en turbinas, calderas y sistemas de tuberías de alta presión, donde soportan temperaturas y presiones extremas.
Maquinaria pesada
Proporcionan alta resistencia y confiabilidad en equipos de trabajo pesado como prensas grandes y sistemas hidráulicos.
Aplicaciones aeroespaciales y marinas
Las bielas B7 también se encuentran en motores de aviones y componentes de barcos, gracias a su durabilidad bajo tensión.
Construcción e Infraestructura
Utilizadas en la construcción de puentes y otros proyectos de infraestructura a gran escala, las varillas B7 garantizan estabilidad y seguridad.
Conclusión
La varilla roscada es un sujetador muy potente que se utiliza en muchas aplicaciones industriales que requieren resistencia, por lo que es importante conocer el tipo, grado y método de prueba adecuados. Ya sea que necesite reparar altas temperaturas, productos químicos o cargas pesadas, aquí la encontrará.
At Industria Co., Ltd de Shanghai HengruiNos especializamos en proporcionar varillas roscadas de alta calidad adaptadas a sus necesidades específicas. Contáctenos para obtener más información sobre nuestros productos y cómo podemos ayudarle en sus proyectos.
¡Eso es todo! Espero que esta guía te ayude a navegar con confianza por el mundo de las varillas roscadas.
