Les têtes et les empreintes de vis se déclinent en de nombreux modèles, chacun offrant des avantages spécifiques. Que vous recherchiez une finition affleurante, une force de maintien accrue, une résistance à l'effraction ou une meilleure répartition de la charge, la combinaison idéale peut faire toute la différence. Avant d'aborder ces éléments essentiels, examinons d'abord la structure de base d'une vis.
Anatomie de base des vis
Comprendre l'anatomie d'une vis est essentiel pour choisir le type adapté à votre projet et garantir son utilisation efficace. Analysons les principales parties d'une vis :
Astuce
La pointe d'une vis est conçue pour pénétrer le matériau. Elle permet à la vis de percer les surfaces, facilitant ainsi l'installation.
Fil à coudre
Le filetage d'une vis est constitué des rainures en spirale qui s'enroulent autour de sa tige. Ce filetage s'engage dans le matériau, créant une friction qui maintient la vis en place.
Arbre
La tige est le corps de la vis qui relie la tête et l'embout. Elle peut être entièrement filetée ou partiellement filetée, selon le type de vis.
Head
La tête est la partie supérieure de la vis Cette surface permet de transformer le matériau en vis. Les têtes de vis existent en de nombreuses formes : plates, rondes, hexagonales, etc. Leur forme détermine l’outil nécessaire à la pose (par exemple, un tournevis ou une clé) et si la vis sera affleurante ou non au matériau.
par chaîne
L'empreinte est la zone où l'outil s'engage dans la vis pour la serrer. Différents types d'empreintes (Phillips, plate ou hexagonale, par exemple) nécessitent des outils spécifiques et influent sur la transmission du couple. Certaines empreintes minimisent même le risque de dérapage, c'est-à-dire le glissement de l'outil lors du serrage.
Lorsque vous vis de sélection Pour vos projets, accordez une attention particulière à la tête et à l'entraînement. Ce sont ces éléments qui auront le plus d'impact sur l'utilisation et les performances de votre vis.
Types de têtes de vis
Le choix du type de tête de vis approprié dépend des besoins spécifiques de votre application, notamment de l'esthétique, des exigences de résistance et de la compatibilité avec les matériaux. Voici les types de têtes de vis les plus courants :
1. Têtes fraisées (plates)
Une vis à tête fraisée possède une tête conique qui affleure la surface du matériau. Ce type de vis est idéal pour obtenir une finition propre et lisse, sans aucune partie saillante. On trouve des vis à tête fraisée dans le mobilier, les machines et même dans certains domaines de la construction.
2. Têtes non fraisées
Ces vis comprennent des têtes arrondies ou plates qui reposent sur le matériau. Elles sont courantes lorsqu'il n'est pas nécessaire de dissimuler la vis et que sa visibilité ou un profil légèrement saillant est acceptable. On les retrouve en menuiserie, dans la construction légère et même dans des objets décoratifs où la vis elle-même apporte une touche visuelle.
Chaque type de tête de vis présente ses propres avantages, et le choix dépend de l'aspect que vous souhaitez donner à la vis dans votre projet. Les têtes fraisées offrent une finition lisse et soignée, tandis que les têtes non fraisées facilitent le retrait ou contribuent à l'esthétique générale.

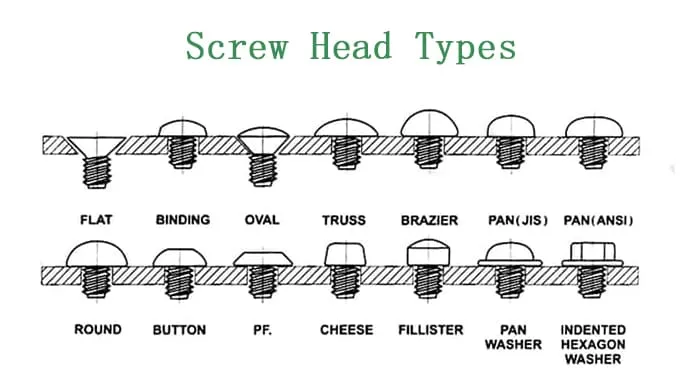

Types de têtes de vis courantes
Choisir le bon type de tête de vis est essentiel pour garantir une performance optimale de votre projet. Différents types de têtes offrent divers avantages, tels qu'une finition plus lisse, une meilleure adhérence ou une résistance accrue. Selon votre application (construction, menuiserie ou métallurgie), le type de tête choisi peut faire une différence significative, tant sur le plan esthétique que fonctionnel. Voici quelques-uns des types de têtes de vis les plus courants et leurs utilisations idéales :
Tableau des types de têtes de vis
| Nom | Description | Utilisations |
|---|---|---|
| Vis à tête plate | Une vis à tête plate qui affleure la surface. | Utilisé lorsqu'une surface lisse est requise, comme pour les meubles ou la menuiserie. |
| Vis de fixation | Une vis spéciale pour lier ou fixer deux pièces de matériau. | Souvent utilisé dans la reliure, l'emballage et les kits d'assemblage. |
| Vis à tête ovale | Une tête plate avec un dessus légèrement bombé, permettant une certaine saillie de la tête. | Utilisé lorsqu'une finition décorative est souhaitée, comme pour les poignées de porte ou les finitions de surface. |
| Vis à tête bombée | Une vis à tête large et arrondie offrant une large surface d'appui. | Utilisé dans la construction légère, les charpentes métalliques et les travaux électriques. |
| Vis à brasero | Tête de vis à profil bas avec une large surface d'appui. | Couramment utilisé dans l'aviation et d'autres applications mécaniques. |
| Vis à main (jis) | Une vis à tête arrondie et discrète, semblable à un dôme. | Convient pour les luminaires, les assemblages électroniques et une utilisation générale. |
| Vis à tête cylindrique (ANSI) | Une vis avec une tête cylindrique légèrement différente, conforme aux normes ANSI. | Utilisé dans de nombreuses applications de fixation générales, notamment en électronique. |
| Vis à tête ronde | Une tête arrondie en forme de dôme qui fait saillie de la surface. | Utilisé dans les applications où la tête doit dépasser pour une meilleure prise en main. |
| Vis à tête ronde | Une tête cylindrique plus compacte et plus facile à installer. | Utilisé en électronique et dans les assemblages mécaniques légers. |
| Vis PF | Type de vis spécial pour applications de fixation de précision spécifiques. | Souvent utilisé dans les machines industrielles où une grande précision est requise. |
| FROMAGE Vis | Une vis à tête cylindrique et à faces plates, comme une meule de fromage. | Courant dans les assemblages électroniques et mécaniques anciens. |
| Vis à tête bombée | Une vis à tête profonde et arrondie, et au design légèrement surélevé. | Utilisé pour des applications de précision, souvent dans le domaine des machines ou de l'électronique. |
| Rondelle de casserole à vis | Une vis à tête cylindrique associée à une rondelle pour répartir la charge. | Convient aux assemblages mécaniques et industriels généraux nécessitant une répartition de la charge. |
| Vis à rondelle hexagonale crantée | Une vis à tête hexagonale crantée, généralement utilisée avec des rondelles. | Utilisé dans les applications automobiles et industrielles pour une stabilité accrue. |
Types d'entraînement à vis
Les différents types de visseuses répondent à des besoins spécifiques en fonction du couple appliqué, de la compatibilité avec les outils et de la facilité d'utilisation. Voici quelques points importants à prendre en compte :
Application de couple
Le rôle principal d'un entraînement de vis est de permettre l'application d'un couple (force de rotation) à la vis. Le type d'entraînement choisi peut supporter différents niveaux de couple, ce qui est essentiel pour un serrage sûr sans endommager la vis ni le matériau.
Compatibilité des outils
Chaque type de vis nécessite un outil spécifique. Par exemple, une vis Phillips requiert un tournevis cruciforme, tandis qu'une vis hexagonale s'utilise avec une clé Allen. La compatibilité des outils garantit un vissage et un dévissage efficaces.
Résistance au déjantage
Certains types d'empreintes, comme Torx et Robertson, sont conçus pour réduire le risque de dérapage, qui se produit lorsque l'outil glisse hors de la tête de vis pendant le serrage. Ces empreintes offrent une meilleure prise et une transmission du couple plus efficace.
Simplicité d’utilisation
La conception du mécanisme à vis influe sur sa facilité d'utilisation. Certains modèles offrent un engagement et un désengagement plus rapides, ce qui les rend plus pratiques pour diverses applications.
Caractéristiques de sécurité
Certains types de disques durs intègrent des dispositifs anti-effraction. Ils sont utilisés dans des applications où la sécurité est primordiale, comme les infrastructures publiques ou l'électronique.

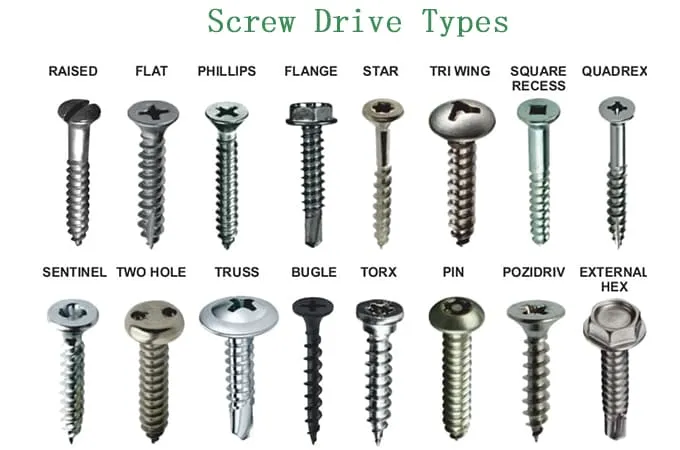

Types courants d'entraînement de vis
Le type d'empreinte de vis que vous choisissez influe non seulement sur la facilité d'installation, mais aussi sur les performances globales de la fixation. Différents types d'empreintes sont conçus pour des outils spécifiques, des niveaux de couple et même une résistance au glissement. Que vous travailliez sur un projet de bricolage ou que vous utilisiez des machines lourdes, choisir le bon type d'empreinte garantit à la fois efficacité et sécurité. Voici un aperçu de certains des types d'empreintes de vis les plus courants et de leurs meilleures applications :
Tableau des types d'entraînement par vis
| Nom | Description | Utilisations |
|---|---|---|
| Allée surélevée | Une vis dont la tête est légèrement surélevée par rapport à la surface. | Utilisé dans les applications nécessitant une certaine saillie de la tête pour des raisons visuelles ou structurelles. |
| Disque plat | Un entraînement à vis plat, où la tête affleure la surface. | Courant en menuiserie, en fabrication de meubles et dans les applications nécessitant une finition lisse. |
| Lecteur Phillips (PHIPS) | Un embout cruciforme compatible avec un tournevis Phillips. | Largement utilisé dans les appareils ménagers, l'électronique et les applications légères. |
| Entraînement à bride | Un entraînement doté d'une bride intégrée qui contribue à répartir la charge et à réduire le desserrage. | Couramment utilisé dans l'industrie automobile et les machines lourdes pour une fixation sécurisée. |
| Entraînement en étoile (Torx) | Une piste en forme d'étoile à six branches. | Souvent utilisé en électronique, dans l'automobile et dans les équipements nécessitant une grande précision. |
| Entraînement à trois ailes | Un tournevis à trois ailettes souvent utilisé à des fins de sécurité. | Utilisé dans l'électronique, l'aérospatiale et les dispositifs pour empêcher toute falsification. |
| Entraînement carré | Un logement carré qui empêche le glissement lors du serrage. | Courant en menuiserie et dans les applications nécessitant une fixation solide et sûre. |
| Entraînement Quadrex (QUADRE) | Une combinaison de vis Phillips et carrées pour un couple amélioré. | Utilisé dans des applications à couple élevé comme la construction et les machines. |
| Sentinel Drive | Un disque dur de sécurité spécialisé doté d'une tête de lecture unique. | Utilisé pour des applications à haute sécurité telles que les infrastructures ou les appareils publics. |
| Entraînement à deux trous | Un tournevis à deux trous, souvent utilisé pour empêcher toute manipulation. | Courant dans les appareils électroménagers et électroniques pour empêcher tout accès non autorisé. |
| Entraînement à treillis | Un grand disque d'entraînement arrondi avec une large tête offrant une surface d'appui supplémentaire. | Utilisé dans les charpentes métalliques, les travaux électriques et la construction légère. |
| Bugle Drive | Une visseuse conique lisse avec une grande surface d'appui, généralement utilisée avec des plaques de plâtre. | Courant lors de la pose de cloisons sèches pour une finition lisse et affleurante. |
| Tournevis Torx | Une variante de l'embout Torx avec une broche centrale, utilisée pour une sécurité accrue. | Utilisé dans l'électronique, l'automobile et les applications industrielles à des fins de sécurité. |
| Lecteur Pozidriv | Une empreinte en forme de croix similaire à Phillips mais avec des encoches supplémentaires. | Utilisé dans l'électronique et la construction européennes, conçu pour un couple plus élevé. |
| Disque dur externe hexagonal | Un entraînement hexagonal conçu pour être utilisé avec une clé ou une douille. | Courant dans les applications automobiles, de machines lourdes et industrielles pour les fixations robustes. |
| Entraînement de broches | Un système d'entraînement avec une goupille centrale, que l'on trouve généralement dans les vis de sécurité. | Utilisé dans des applications inviolables, telles que les équipements publics et les appareils électroniques. |
Conclusion
Voilà, vous avez maintenant un guide de base sur les types de têtes et d'empreintes de vis. Savoir quelles vis utiliser pour votre projet vous permettra d'économiser du temps, de l'argent et bien des tracas. Que vous travailliez sur un projet de bricolage à la maison ou sur des chantiers industriels de grande envergure, comprendre ces composants vous aidera à faire les meilleurs choix pour vos besoins.
Besoin d'aide trouver le vis droites Pour votre projet ? Contactez-moi à Hengrui Fastenerset je serai heureux de vous aider à prendre la meilleure décision.
