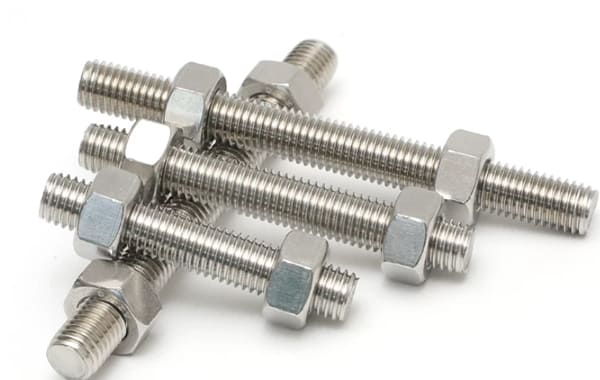

Parafusos e porcas prisioneiros: como combinar parafusos ASTM A193 com porcas ASTM A194?

Parafusos prisioneiros e porcas sempre funcionam em conjunto. Se o parafuso prisioneiro for de classe ASTM A193, a porca também deve ser de classe ASTM A194. Para conexões de flanges, tubulações pressurizadas, válvulas e projetos de petróleo e gás, esse pequeno detalhe é muito importante.

A norma ASTM A193 define os parafusos prisioneiros de aço-liga e aço inoxidável utilizados em serviços de alta pressão e alta temperatura. A norma ASTM A194 define as porcas sextavadas pesadas correspondentes. Em uso comum, Parafusos prisioneiros ASTM A193 B7 As porcas B7M correspondem à especificação ASTM A194 2H, B8 à especificação 2HM, e B8M à especificação 8M. Os compradores devem verificar a marcação da especificação, o certificado de qualidade (MTC), o número da corrida, o revestimento e o encaixe da rosca antes do envio.

Neste artigo, não vou me repetir muito sobre cada classe de parafuso. Já falamos sobre isso antes. Parafusos prisioneiros ASTM A193 B7 vs B7M Em outros guias, abordaremos esse tema. Aqui, focaremos apenas em um aspecto: como combinar parafusos prisioneiros ASTM A193 com porcas ASTM A194.

Por que os parafusos prisioneiros precisam das porcas ASTM A194 corretas?

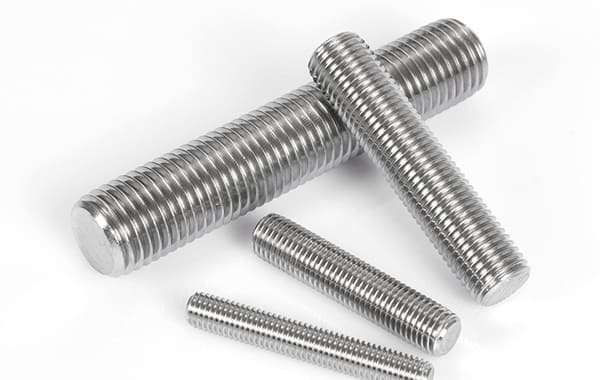

Um parafuso prisioneiro geralmente é usado com duas porcas. Em conexões flangeadas, o parafuso prisioneiro O parafuso passa pelos furos do flange e as porcas são apertadas em ambos os lados. O parafuso e a porca compartilham a carga.

Portanto, a porca não é apenas um acessório. Ela faz parte do conjunto de parafusos. Se o parafuso prisioneiro for B7, a porca também deve atender aos requisitos de resistência e padrão adequados. Se o parafuso prisioneiro for B7M, a classe da porca também precisa estar de acordo com os requisitos do projeto.

ASTM A193 vs ASTM A194: O que cada norma controla

A norma ASTM A193 controla o material dos parafusos. Ela abrange parafusos de aço-liga e aço inoxidável para serviços de alta pressão, alta temperatura e fins especiais. Grau A193Os modelos incluem B7, B7M, B16, B8, B8M, B8C e B8T.

A norma ASTM A194 controla o material das porcas. Ela abrange porcas de aço carbono, aço liga, aço inoxidável martensítico e aço inoxidável austenítico para serviços de alta pressão ou alta temperatura. Para parafusos prisioneiros A193, as porcas são normalmente Porcas sextavadas pesadas.

A regra é simples: a norma ASTM A193 define o tipo de parafuso prisioneiro. A norma ASTM A194 define o tipo de porca. Ao comprar um conjunto completo de parafusos, ambas as normas devem estar claramente indicadas no pedido.

Tabela de correspondência de grau de parafuso prisioneiro ASTM A193 e porca ASTM A194

A tabela abaixo é um guia de compatibilidade comum para parafusos prisioneiros ASTM A193 e porcas ASTM A194. É útil para orçamentos e verificação de pedidos. Para o pedido final, siga o desenho e as especificações do projeto.

Algumas tabelas de compatibilidade podem mostrar mais opções de especificação. Mas, na prática, o desenho do projeto é sempre a primeira regra. Se o desenho indica 2H, use 2H. Se indica 2HM, use 2HM. Não devemos alterar a especificação da porca apenas porque outra especificação é mais fácil de encontrar.

Porcas sextavadas pesadas são geralmente usadas com parafusos prisioneiros A193.

Para parafusos prisioneiros ASTM A193, geralmente são utilizadas porcas sextavadas pesadas. As porcas sextavadas pesadas possuem uma largura maior entre faces do que as porcas sextavadas comuns. Elas são mais adequadas para fixação em flanges e equipamentos pressurizados.

Porcas sextavadas comuns podem parecer semelhantes em uma foto, mas não são iguais. A largura, a espessura e o tamanho da chave podem ser diferentes.

Se o desenho indicar as dimensões da porca, seguiremos o desenho. Se o desenho mencionar apenas porcas ASTM A194, confirmaremos o tipo de porca com o cliente antes da produção.

Revestimento e ajuste da rosca

O tratamento da superfície pode afetar o encaixe da rosca. É um detalhe pequeno, mas muito prático.

A galvanização a quente aumenta a espessura do revestimento. As porcas podem precisar de sobrerosqueamento adequado. O revestimento de PTFE pode alterar o atrito durante o aperto. A zincagem, Geomet, Magni, Zn-Ni, o acabamento preto e o acabamento natural também têm efeitos diferentes na montagem.

Ao fornecer parafusos e porcas revestidos, podemos testar o funcionamento das porcas antes do embalamento. É melhor verificar o ajuste da rosca antes do envio do que após a chegada da mercadoria.

Os conjuntos de parafusos e porcas prisioneiros precisam de arruelas?

Os conjuntos de parafusos prisioneiros nem sempre precisam de arruelas. Muitas conexões de flange utilizam parafusos prisioneiros e porcas sextavadas pesadas diretamente.

Alguns projetos podem exigir arruelas para proteger a superfície ou atender às normas de instalação. Nesse caso, a norma, o material, a dureza, o revestimento e a quantidade das arruelas devem ser especificados claramente.

Não adicione arruelas apenas por hábito. As arruelas podem afetar o engate da rosca e o comprimento total de aperto. A melhor maneira é seguir o desenho ou consultar o engenheiro responsável pelo projeto.

Contato Hengrui Fastener Conjunto de parafusos e porcas personalizados

Xangai Hengrui Industrial Co., Ltd fornece padrão e fixadores não padronizados, Fabricamos peças usinadas sob medida e peças estampadas para compradores B2B, OEM e atacadistas. Se você não tiver certeza de qual porca ASTM A194 deve ser usada com seu parafuso prisioneiro ASTM A193, entre em contato connosco Seu desenho, especificação do projeto, requisitos de revestimento e regras de inspeção. Nós o ajudaremos a verificar antes da produção. Uma porca é pequena, mas tem um grande impacto na aprovação do seu conjunto de parafusos na inspeção.
