Sind Unterlegscheiben für Stahlbauschrauben notwendig? Diese Frage wird mir oft gestellt. Wenn Sie Stahl-Stahl-Verbindungen herstellen oder ein Gebäude planen, fragen Sie sich wahrscheinlich, welche Rolle Unterlegscheiben bei Stahlbauschrauben spielen. Lassen Sie uns das genauer betrachten und die Verwirrung beseitigen.
Konstruktionsschrauben nach ASTM A325 oder A490 benötigen im Allgemeinen keine Unterlegscheiben, sofern nicht anders angegeben. Bei A490-Schrauben sind Unterlegscheiben sowohl unter dem Schraubenkopf als auch unter der Mutter erforderlich, wenn die Streckgrenze des Materials unter 40 ksi liegt. Unterlegscheiben werden auch bei übergroßen oder Langlöchern benötigt, um eine gleichmäßige Lastverteilung zu gewährleisten.
Sie fragen sich vielleicht, wozu Unterlegscheiben überhaupt nötig sind. Ganz einfach: Sie sorgen für eine zuverlässige und stabile Verbindung. Unterlegscheiben verteilen die Last gleichmäßiger, verhindern, dass sich der Schraubenkopf oder die Mutter in weicheres Material eingräbt, und gewährleisten, dass die Schraube auch unter Druck fest sitzt. Nachdem wir die Grundlagen angerissen haben, gehen wir nun auf die Details von Konstruktionsschrauben, Unterlegscheiben und die besten Vorgehensweisen für Ihre Projekte ein.
Was ist eine Strukturschraube?

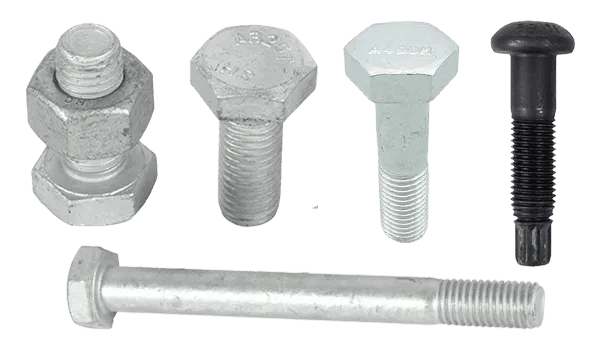

Konstruktionsschrauben sind hochfeste Verbindungselemente, die speziell für die Verbindung von Stahlelementen in Bauwerken wie Gebäuden, Brücken und Türmen entwickelt wurden. Diese Schrauben sind für hohe Belastungen ausgelegt und daher unverzichtbar für Projekte, bei denen Stabilität und Festigkeit entscheidend sind. Sie werden häufig für Stahl-Stahl-Verbindungen wie Träger-Stützen-Verbindungen, Stoßverbindungen und Verbindungen eingesetzt, die hohen Zugkräften ausgesetzt sind.
Es gibt verschiedene Arten von Konstruktionsbolzen gemäß ASTM A325 und A490 Zwei der gängigsten Normen sind A325 und A490. Moderne Konstruktionsschrauben unterliegen häufig der Norm ASTM F3125, die ältere Normen wie A325, A490 und andere zusammenfasst. Der Hauptunterschied zwischen diesen Schrauben liegt in ihrer Festigkeit: A490-Schrauben sind fester als A325-Schrauben. Typischerweise handelt es sich um schwere Sechskantschrauben, die für Anwendungen mit hohen Festigkeiten ausgelegt sind.
- A325-SchraubenDiese Bolzen haben eine Zugfestigkeit von etwa 120 ksi und eine Streckgrenze von 92 ksi.
- A490-SchraubenDiese weisen eine höhere Zugfestigkeit von etwa 150 ksi und eine Streckgrenze von 130 ksi auf, wodurch sie sich für Anwendungen mit höherer Belastung eignen.
Beide Schraubentypen sind für spezifische Anwendungsfälle in Stahlkonstruktionen konzipiert, wo hohe Klemmkraft und Zuverlässigkeit unerlässlich sind. Sie werden beispielsweise in Stahlbaukonstruktionen, Brücken und anderen kritischen Infrastrukturprojekten eingesetzt, die sichere und dauerhafte Verbindungen erfordern.
Wann benötigt man Unterlegscheiben für A490-Schrauben?
Unterlegscheiben sind unerlässlich für die korrekte Montage und die Stabilität von Konstruktionsverbindungen, insbesondere bei Verwendung von A490-Schrauben. Gemäß den Branchenrichtlinien sind Unterlegscheiben in folgenden Fällen zwingend erforderlich:
- Wenn das verbundene Material eine Streckgrenze von weniger als 40 ksi aufweistBei der Verarbeitung von Werkstoffen mit geringerer Streckgrenze sind Unterlegscheiben sowohl unter dem Schraubenkopf als auch unter der Mutter der A490-Schraube erforderlich. Dadurch wird eine gleichmäßige Lastverteilung gewährleistet und eine Beschädigung des Werkstoffs durch die Schraube verhindert.
- Übergroße oder geschlitzte LöcherBei überdimensionierten, kurzen oder langen Langlöchern sind Unterlegscheiben erforderlich, um eine ordnungsgemäße Lagerung zu gewährleisten und zu verhindern, dass sich die Schraube mit der Zeit löst oder verrutscht.
- Direkte Einwirkung auf weiche oder dünne MaterialienWenn das zu verbindende Material dünn oder weich ist (z. B. dünne Bleche oder weicher Stahl), werden Unterlegscheiben verwendet, um zu verhindern, dass sich der Schraubenkopf oder die Mutter in das Material einbettet, was zu einem Versagen führen könnte.
- Gleitkritische oder vollständig vorgespannte VerbindungenBei Verbindungen, die schlupfkritische oder Vorspannkräfte erfordern, gewährleistet die Verwendung einer Unterlegscheibe, dass das beim Einbau auf die Schraube aufgebrachte Drehmoment zuverlässig ist und die erforderliche Klemmkraft aufrechterhält.
Kurz gesagt, bei der Arbeit mit A490-Schrauben sind Unterlegscheiben in der Regel erforderlich, und das aus gutem Grund – sie schützen die Integrität Ihrer Verbindungen.
Wesentliche Unterschiede zwischen A325- und A490-Schrauben
A325- und A490-Schrauben werden beide häufig in Konstruktionsanwendungen eingesetzt, unterscheiden sich jedoch hinsichtlich Festigkeit, Material und Kosten. Schauen wir uns an, wie sie sich vergleichen lassen:
| Artikel | A325 (F3125 Güteklasse A325) | A490 (F3125 Güteklasse A490) |
|---|---|---|
| Stärkeniveau | Mindestzugfestigkeit ≈ 120 ksi, Streckgrenze ≈ 92 ksi | Mindestzugfestigkeit ≈ 150 ksi, Streckgrenze ≈ 130 ksi |
| Material | Mittelkohlenstoffstahl oder wetterfester Stahl | Hochkohlenstoffhaltiger legierter oder wetterfester Stahl |
| Härte | 24–35 HRC | 33–39 HRC |
| korrosions~~POS=TRUNC | Kann feuerverzinkt werden; wird üblicherweise im Freien verwendet | Aufgrund der Versprödungsgefahr kann es nicht feuerverzinkt werden. |
| Typische Verwendung | Allgemeine Stahlbauverbindungen | Hochbelastete Verbindungen, Brücken oder Sonderkonstruktionen |
A490-Schrauben sind deutlich fester als A325-Schrauben und eignen sich daher für anspruchsvollere Anwendungen. Allerdings erfordern A490-Schrauben bei der Montage mehr Sorgfalt, beispielsweise die Verwendung gehärteter Unterlegscheiben und spezieller Beschichtungen, da sie beim Verzinken anfälliger für Wasserstoffversprödung sind.
Können A325-Schrauben vollständig mit Gewinde versehen werden?
Ja, A325-Schrauben können vollständig mit Gewinde versehen sein, jedoch nur in bestimmten Fällen. Standardmäßig sind A325-Schrauben teilgewindet, wobei der Schaft gewindelos ist, um zu verhindern, dass das Gewinde in der Scherebene der Verbindung liegt. Dies trägt zur Festigkeit und Stabilität der Verbindung bei. In bestimmten Fällen sind jedoch vollständig mit Gewinde versehene A325-Schrauben erforderlich, beispielsweise bei kurzen Schrauben, bei denen die gesamte Schraubenlänge mit Gewinde versehen sein muss, oder wenn dies konstruktionsbedingt notwendig ist.
Wenn Sie sich für A325-Schrauben mit durchgehendem Gewinde entscheiden, beachten Sie, dass dies die Scherfestigkeit im Vergleich zu Schrauben mit gewindelosem Schaft verringern kann. Klären Sie daher unbedingt mit dem Statiker ab, ob die Verwendung von Schrauben mit durchgehendem Gewinde für die jeweilige Konstruktion zulässig ist.
Spezifikationen für Unterlegscheiben nach ASTM F436
Bei der Verwendung von Konstruktionsschrauben wie A325 und A490 ist die Wahl der richtigen Unterlegscheibe entscheidend für eine sichere Verbindung. ASTM F436-Unterlegscheiben sind speziell für diesen Zweck entwickelt und in verschiedenen Ausführungen erhältlich, darunter flache, abgeschrägte und extra dicke Konstruktionsunterlegscheiben. Diese Unterlegscheiben bestehen aus gehärtetem Stahl und sind so konstruiert, dass sie hohen Vorspannkräften standhalten, ohne sich zu verformen.
Hier die wichtigsten Spezifikationen für Unterlegscheiben nach ASTM F436:
- HärteF436-Unterlegscheiben sind durchgehärtet oder aufgekohlt auf etwa Rockwell C 38–45.
- AbmessungenDie Unterlegscheiben gibt es in verschiedenen Größen, wobei eine typische runde Unterlegscheibe eine Nennbolzengröße von 1/4 Zoll bis 4 Zoll aufweist.
- MaterialSie finden Unterlegscheiben aus Kohlenstoffstahl oder wetterfestem Stahl für Außenanwendungen.
Häufig gestellte Fragen
Frage 1: Kann ich A325- und A490-Schrauben in der gleichen Verbindung mischen?
Generell wird davon abgeraten. Schrauben der Güteklassen A325 und A490 weisen unterschiedliche Festigkeits- und Dehnungseigenschaften auf, was zu einer ungleichmäßigen Lastverteilung führen kann. Es empfiehlt sich, für jede Verbindung Schrauben derselben Güteklasse zu verwenden.
Frage 2: Welche Unterlegscheibenklasse sollte ich für A325 oder A490 verwenden?
Sowohl für A325- als auch für A490-Schrauben sollten gehärtete Unterlegscheiben nach ASTM F436 verwendet werden, sofern im Projekt nichts anderes angegeben ist.
Frage 3: Warum können A490-Schrauben nicht feuerverzinkt werden?
A490-Schrauben neigen beim Feuerverzinken zur Wasserstoffversprödung, was zu Sprödbruch führen kann. Daher ist das Feuerverzinken dieser Schrauben gemäß ASTM verboten.
Frage 4: Sind F436-Unterlegscheiben mit verzinkten A325-Schrauben kompatibel?
Ja, F436-Unterlegscheiben können feuerverzinkt geliefert werden und werden häufig zusammen mit verzinkten A325-Schrauben bei Außenanwendungen eingesetzt.
Kontakt Hengrui Fastener für kundenspezifische A325- und A490-Schrauben
Bei Konstruktionsschrauben spielen Unterlegscheiben eine entscheidende Rolle für die Festigkeit und Zuverlässigkeit der Verbindungen. Bei A490-Schrauben sind Unterlegscheiben oft unerlässlich, um eine gleichmäßige Lastverteilung zu gewährleisten und Probleme wie lokale Verformungen zu vermeiden. Beachten Sie bei der Auswahl von Unterlegscheiben stets die technischen Richtlinien und Projektspezifikationen. F436-Unterlegscheiben sind in der Regel die beste Wahl für A325- und A490-Schrauben.
Für spezielle Anwendungen, die individuelle Lösungen erfordern, Hengrui Fastener bietet hochwertige, anpassbare Schrauben und VerbindungselementeEgal ob Sie eine bestimmte Größe, ein bestimmtes Material oder eine bestimmte Oberflächenbeschaffenheit benötigen, Hengrui kann Ihnen maßgeschneiderte Befestigungselemente liefern, die genau Ihren Anforderungen entsprechen. Kontakt Hengrui Fastener um mehr über unsere Produkte und Dienstleistungen zu erfahren.
